 Detecteur Aritech DP721 RTA

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
mirage47



Nombre de messages : 24
Date d'inscription : 21/02/2010

MessageSujet: Detecteur Aritech DP721 RTA   Jeu 27 Déc - 7:06

Bonjour

J'ai récupéré 3 detecteurs de fumée d'occasion. En connectant justa l'alimentation aux bornes 1 et 3, pas un seul des detecteurs n'a le meme fonctionnement a la mise sous tension :

- le 1er , la LED rouge s'allume 5s puis s'eteint.
- le 2eme , la LED jaune clignote
- le 3eme, rien ne s'allume

Merci de m’éclairer et si possible d'obtenir une notice d'installation de ce produit

Bonnes fêtes a tous

Cordialement
Revenir en haut Aller en bas
espace85



Nombre de messages : 759
Date d'inscription : 13/12/2009

MessageSujet: Re: Detecteur Aritech DP721 RTA   Jeu 27 Déc - 11:25

Bonsoir "mirage47"
Sauf erreur de ma part ce type de detecteur de fumee fonctionne sur le principe d'un bus genere par une centrale a bus et adressable detecteurs par detecteurs

_________________
Cordialement
Marc
Revenir en haut Aller en bas
mirage47



Nombre de messages : 24
Date d'inscription : 21/02/2010

MessageSujet: Re: Detecteur Aritech DP721 RTA   Jeu 27 Déc - 12:26

Bonsoir

D'apres le brochage indiqué sur le support, il y a un PLUS un MOINS et un contact NC/NO. Je pense pas qu'il s'agisse d'un adressage par BUS

Merci

Cordialement
Revenir en haut Aller en bas
clementfp



Nombre de messages : 13
Date d'inscription : 18/05/2012

MessageSujet: Re: Detecteur Aritech DP721 RTA   Jeu 27 Déc - 13:39

Bonsoir,

de mémoire, il faut pas le raccorder sur une entrée comme une zone normale (avec jeu de résistance) en le programmant en "alarme24/24" et mettre en code de transmission "detecteur incendie" Question


Cordialement.
Revenir en haut Aller en bas
espace85



Nombre de messages : 759
Date d'inscription : 13/12/2009

MessageSujet: Re: Detecteur Aritech DP721 RTA   Jeu 27 Déc - 22:05

mirage47 a écrit:
Bonsoir

D'apres le brochage indiqué sur le support, il y a un PLUS un MOINS et un contact NC/NO. Je pense pas qu'il s'agisse d'un adressage par BUS

Merci

Cordialement


Bonjour
Pouvez vous faire parvenir photos du socle de votre detecteur fumee
Car le socle avec les Ref. sont pour moi un raccordement sur bus incendie

_________________
Cordialement
Marc
Revenir en haut Aller en bas
Vm0592



Nombre de messages : 18
Date d'inscription : 06/08/2007

MessageSujet: Re: Detecteur Aritech DP721 RTA   Sam 29 Déc - 10:53

Ce détecteur est, il me semble, bien pourvu d'une sortie relais à contact sec.
Est-il équipé de dipswitchs de configuration à l'intérieur? Quelle tension leur avez-vous appliqué?
Revenir en haut Aller en bas
marcel



Nombre de messages : 63
Date d'inscription : 12/10/2007

MessageSujet: Re: Detecteur Aritech DP721 RTA   Sam 12 Jan - 8:18

Bonjour, voilà le principe de cablage Arrow



cheers
Revenir en haut Aller en bas
jbe974



Nombre de messages : 10
Date d'inscription : 28/01/2015

MessageSujet: Re: Detecteur Aritech DP721 RTA   Lun 2 Fév - 23:53

Bonjour, je viens vers vous afin de savoir si vous aviez pu faire la liaison des détecteurs avec la centrale.
Je suis dans la meme cas de figure aujourd'hui à savoir que je dois installer des detecteurs de fumée avec une centrale ATS 2102. J'ai des difficultés pour le cablage, visiblement il "faudrait" faire le schéma en 4 fils pour la liaison avec la centrale, mais sa ne marche pas de mon coté. Une petite astuce par hasard ?

Merci pour vos réponses
Revenir en haut Aller en bas
marcel



Nombre de messages : 63
Date d'inscription : 12/10/2007

MessageSujet: Re: Detecteur Aritech DP721 RTA   Mar 3 Fév - 3:06

Bonjour,
tu ne peux pas faire de liaison en 4 fils, vu que tu n'as pas autoprotection, donc tu fais le cablage normal et tu ramènes ta boucle à la centrale et tu cables avec la double résistance en Y Idea
Revenir en haut Aller en bas
jbe974



Nombre de messages : 10
Date d'inscription : 28/01/2015

MessageSujet: Re: Detecteur Aritech DP721 RTA   Mar 3 Fév - 4:42

Bjr,
Désolé pour le doublon, je suis tombé sur ce sujet après avoir créé le mien.

Je ne comprend pas le fait de "ramener la boucle à la centrale et de cabler avec la double résistance en Y". Pouvez-vous m'expliquer?
Moi j'avais compris qu'il fallait une alimentation pour les détecteurs (soit les bornes 1 et 3) et la déclaration d'une zone sur la centraleen tant que détecteur d'incendie (relié aux bornes 5 et 6 du détecteur ref DB702).
Revenir en haut Aller en bas
marcel



Nombre de messages : 63
Date d'inscription : 12/10/2007

MessageSujet: Re: Detecteur Aritech DP721 RTA   Mar 3 Fév - 4:53

Oui, c'est ça une paire d'alimentation, et en suite un paire pour les contacts.
En Y c'est à dire les 2 résistances ensemble, les 2 pattes libre sur les bornes de la zone, et ensuite un fil sur une borne et un fil sur les 2 résistances reliées ensemble Idea
Revenir en haut Aller en bas
jbe974



Nombre de messages : 10
Date d'inscription : 28/01/2015

MessageSujet: Re: Detecteur Aritech DP721 RTA   Mar 3 Fév - 6:35

Je n'ai relié qu'un seul détecteur à une zone.
Le fil partant des deux resistances doit être relié sur quel borne?

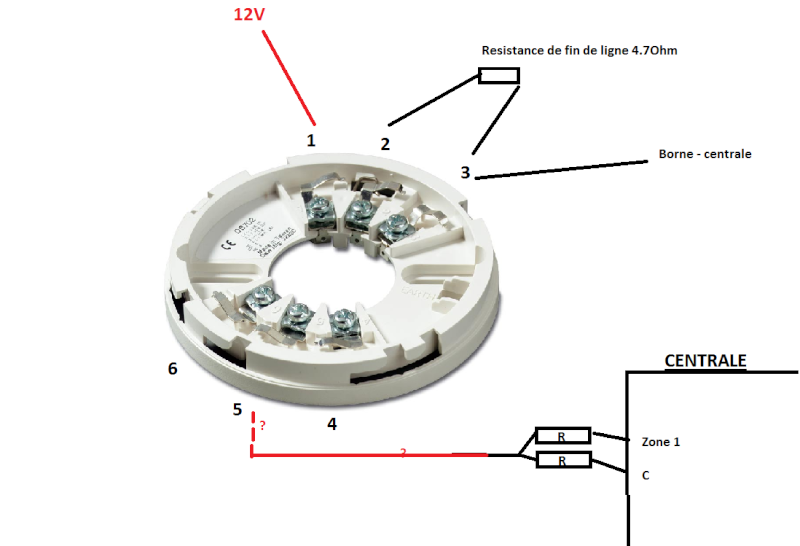

Cela donnerait quelque chose comme sa alors :



Actuellement, j'ai un branchement Z1 => 6 et 5 => C.
J'ai aussi mis une LED (précédé d'une resistance) entre 2 et 4 pour voir le fonctionnement. Normalmeent si elle clignote toute les 9secondes, c'est que le coté alim est bon.
Revenir en haut Aller en bas
marcel



Nombre de messages : 63
Date d'inscription : 12/10/2007

MessageSujet: Re: Detecteur Aritech DP721 RTA   Mar 3 Fév - 8:46



Perso, la résistance de fin de ligne entre 2 et 3, je ne suis pas trop pour Suspect
Revenir en haut Aller en bas
jbe974



Nombre de messages : 10
Date d'inscription : 28/01/2015

MessageSujet: Re: Detecteur Aritech DP721 RTA   Mer 4 Fév - 23:35

Bjr,

Je viens de faire le branchement, et sa marche nickel.

Merci beaucoup pour toutes les infos !
Revenir en haut Aller en bas
magic



Nombre de messages : 216
Date d'inscription : 04/04/2009

MessageSujet: Re: Detecteur Aritech DP721 RTA   Jeu 5 Fév - 3:54

Bonjour , bonjour
Je prends le sujet au vol !!( le mot est bien trouvé!)

Donc , pour en avoir câblé quelques un
Je dirai que :
Le détecteur est un rta721 et l'embase ( le socle) un DB702 de chez GE( ex Aritech)
Et que cela se câble sur une centrale d'alarme comme suit

+12v sur la borne 1
Ov. sur la borne 3
Zone. sur la borne 4
Commun sur la borne 5
Ça c'est si vous fonctionnez en contact sec

Après comme d'hab il y a le pont de résistance à faire si vous êtes en boucle
Équilibrée
Ce qui veut dire le fil de zone arrive sur la borne 4
Entre la borne 4et la borne 5 on met une résistance de 4,7k
Et toujours sur la borne 5 une autre résistance de 4,7 k part et est relié au fil du commun



Suis je clair ???

A+

Magic
Revenir en haut Aller en bas
Axel



Nombre de messages : 65
Date d'inscription : 11/06/2012

MessageSujet: Re: Detecteur Aritech DP721 RTA   Jeu 2 Avr - 18:28

Je confirme ce montage ! Personnellement j'avais des soucis de réarmement du détecteur, avec ce câblage équilibrer le problème c'est résolu et permet avec son code ou badge d'acquitter immédiatement et d'éviter davoir a attendre 30min j'ai eu le cas sur mon advisor 1000
Revenir en haut Aller en bas
