 Aritech : cablage entre centrale CD34 et Simpl'vox

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
GPC57



Nombre de messages : 10
Date d'inscription : 01/07/2011

MessageSujet: Aritech : cablage entre centrale CD34 et Simpl'vox   Ven 1 Juil - 2:50

Nouveau propriétaire d'une maison, je ne dispose pas de la documentation d'installation de la Centrale Aritech CD34, mais seulement du simple organigramme du clavier. Comment me la procurer ?
Par ailleurs, le transmetteur appelle correctement les numéros programmés mais au moment où l’on arrête l’alarme et non pas au déclenchement de celle-ci. Suffit-il de changer la polarité des entrées comme indiqué § 5.23 de la notice d'installation de la Simpl'vox ? Ce dysfonctionnement peut-il être détecté en mode test ? (§ 5.34 de la notice).
Merci pour votre aide.
Revenir en haut Aller en bas
espace85



Nombre de messages : 764
Date d'inscription : 13/12/2009

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Ven 1 Juil - 11:21

GPC57 a écrit:
Nouveau propriétaire d'une maison, je ne dispose pas de la documentation d'installation de la Centrale Aritech CD34, mais seulement du simple organigramme du clavier. Comment me la procurer ?
Par ailleurs, le transmetteur appelle correctement les numéros programmés mais au moment où l’on arrête l’alarme et non pas au déclenchement de celle-ci. Suffit-il de changer la polarité des entrées comme indiqué § 5.23 de la notice d'installation de la Simpl'vox ? Ce dysfonctionnement peut-il être détecté en mode test ? (§ 5.34 de la notice).
Merci pour votre aide.



Bonsoir
Envoyez moi en "Mp" votre adresse mail afin de vous faire parvenir la Doc CD34 + Simplvox
Il vous faut inverse la polarite de la sortie programmable de la centrale

_________________
Cordialement
Marc
Revenir en haut Aller en bas
espace85



Nombre de messages : 764
Date d'inscription : 13/12/2009

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Sam 2 Juil - 3:15

Bonjour Guy
Veuillez trouver en fichier joint Doc CD34+Simplvox
La procedure pour modif polarite

_________________
Cordialement
Marc
Revenir en haut Aller en bas
espace85



Nombre de messages : 764
Date d'inscription : 13/12/2009

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Sam 2 Juil - 9:37

Bonjour Guy

La procedure pour modif polarite est la suivante

1) Tapez le code Ingenieur(code installateur)
2) Tapez sur la fleche descende jusqu'au menu "Sorties/Deports"
3) Tapez touche "V"
4) Allez sur la sortie attribuer a l'info alarme raccorder au transmetteur avec fleche descendante
5) Une fois sur la sortie concernee
6) Tapez sur la touche "V"
7) L'intitule "Alarme" clignote
Cool Tapez sur la touche "V"
9) L'intitule "Alarme" devient fixe alors que la polarite clignote
10) Tapez fleche descendante la polarite change (soit en positif soit en negatif) normalement doit etre en positif
11) Tapez sur la touche "V"
12) Tapez sur la touche "X" plusieurs fois jusqu'a l'intitule "Au Revoir"
13) Tapez sur la touche "V"
14) Votre clavier revient a la date et heure position de veille (fonctionnement normal d'attente)
Ensuite faire essai pour verif de bon fonctionnement de programmation de la sortie info d'alarme
Tenez moi au courant en "Mp" sur le "Forum Alarme"
Bon week end a vous aussi
Cordialement
Marc


_________________
Cordialement
Marc
Revenir en haut Aller en bas
DjDav



Nombre de messages : 6
Date d'inscription : 05/07/2011

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Mar 5 Juil - 4:05

Bonjour,

Avez-vous la procédure pour une CD 62 + Simpl'Vox ?

Cordialement

David
Revenir en haut Aller en bas
espace85



Nombre de messages : 764
Date d'inscription : 13/12/2009

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Mar 5 Juil - 10:40

DjDav a écrit:
Bonjour,

Avez-vous la procédure pour une CD 62 + Simpl'Vox ?

Cordialement

David

Bonsoir
La procedure est la meme citee precedement que la CD34 pour la sortie programmable

_________________
Cordialement
Marc
Revenir en haut Aller en bas
DjDav



Nombre de messages : 6
Date d'inscription : 05/07/2011

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Mer 6 Juil - 7:56

Bonjour,

Est-il possible d'obtenir ce schéma par MP ?

Cordialement
Revenir en haut Aller en bas
espace85



Nombre de messages : 764
Date d'inscription : 13/12/2009

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Mer 6 Juil - 10:29

DjDav a écrit:
Bonjour,

Est-il possible d'obtenir ce schéma par MP ?

Cordialement


Bonsoir
Quel schema?
Desole mais je ne comprends pas votre question
Envoyer moi votre mail par "Mp"

_________________
Cordialement
Marc
Revenir en haut Aller en bas
alexg77



Nombre de messages : 2
Date d'inscription : 12/10/2012

MessageSujet: A   Ven 12 Oct - 9:08

Bonjour,
Je viens également d’emménager dans une maison avec une centrale CD34 (double clavier/sirènes intérieure + extérieure) mais sans transmetteur.

Je cherche à connecter un boitier du type Simpl' Vox à la centrale CD34 :
Le boitier simpl' vox suffit il ou faut il également le télé transmetteur RD6202 ?
Si le boitier simpl' vox suffit, avec vous le schéma de cablage entre le CD34 et le simpl' vox et la configuration à faire sur la centrale ?
Sachant que je suis en dégroupage total, le boitier BO-ADSL est il nécessaire?

Merci pour votre aide
Cordialement

Alex
Revenir en haut Aller en bas
espace85



Nombre de messages : 764
Date d'inscription : 13/12/2009

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Ven 12 Oct - 13:10

Bonsoir "alexg77"
Le transmetteur Simplvox suffit largement le seul probl est la compatibilite avec la ligne en degroupage total en fonction de la version de prom du transmetteur(si transmetteur trop ancien disfonctionnement garanti)

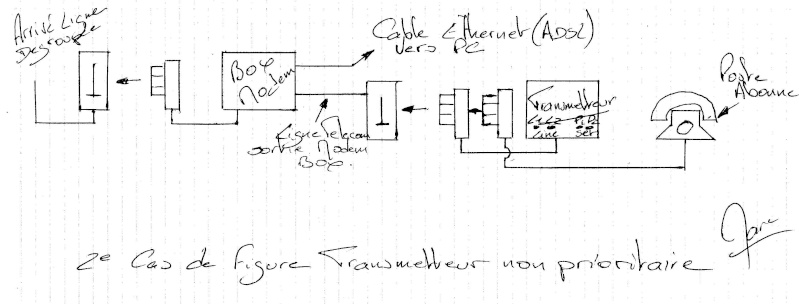

Ci joint 2 schemas en fonction du raccordement desire:



------------------------------------------------------------------------------------------------------------------



---------------------------------------------------------------------------------------------------------------------





Faite moi parvenir votre adresse mail en "Mp" afin de vous faire parvenir le mode de raccordement ainsi que la doc Simplvox

Il est preferable de creer un "Post" a votre propre demande evitez d'utiliser un post existant


La procedure pour modif polarite est la suivante
Vous ne pourrez effectuer les modifs configuration de la centrale qu'a la seule condition d'avoir le code « Ingenieur »
1) Tapez le code Ingenieur(code installateur)
2) Tapez sur la fleche descende jusqu'au menu "Sorties/Deports"
3) Tapez touche "V"
4) Allez sur la sortie attribuer a l'info alarme raccorder au transmetteur avec fleche descendante
5) Une fois sur la sortie concernee
6) Tapez sur la touche "V"
7) L'intitule "Alarme" clignote
Cool Tapez sur la touche "V"
9) L'intitule "Alarme" devient fixe alors que la polarite clignote
10) Tapez fleche descendante la polarite change (soit en positif soit en negatif) normalement doit etre en positif
11) Tapez sur la touche "V"
12) Tapez sur la touche "X" plusieurs fois jusqu'a l'intitule "Au Revoir"
13) Tapez sur la touche "V"
14) Votre clavier revient a la date et heure position de veille (fonctionnement normal d'attente)
Ensuite faire essai pour verif de bon fonctionnement de programmation de la sortie info d'alarme
Tenez moi au courant en "Mp" sur le "Forum Alarme"

_________________
Cordialement
Marc
Revenir en haut Aller en bas
alexg77



Nombre de messages : 2
Date d'inscription : 12/10/2012

MessageSujet: Re: Aritech : cablage entre centrale CD34 et Simpl'vox   Sam 13 Oct - 5:59

Bonjour,
Merci infiniment pour cette réponse rapide.
Je vous envoie mon mail en MP pour les schémas.
Cordialement,
Alexandre
Revenir en haut Aller en bas
